CWB磁力传动旋涡泵
 概 述
简介：
磁力传动旋涡泵采用磁力传动结构，保证泵能绝对密封，达到无泄漏输送腐蚀
性、易燃、易爆、剧毒等化学介质。
特点：
1、高扬程、小流量，比转数一般小于40；
2、结构简单、体积小、重量轻；
3、具有自润滑回路，提高滑动轴承使用寿命；
4、增设冷却回路，及时带走磁涡流热；
5、采用悬臂叶片，减小叶轮径向力；
6、随输送介质黏度增加，泵的效率急剧下降，因而介质黏度应不大于5×10 -6
M 3 /S。

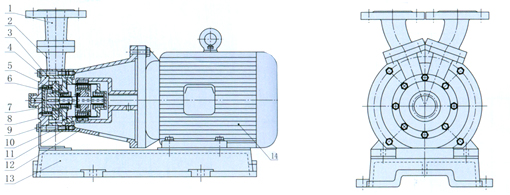

结 构 示 意 图
|
1 |
进出口接管 |
2 |
泵壳 |
3 |
密封垫 |
4 |
泵盖组件 |
5 |
叶轮 |
|
6 |
轴承 |
7 |
轴 |
8 |
止推环 |
9 |
隔离套 |
10 |
内磁组件 |
|
11 |
外磁组件 |
12 |
联接架 |
13 |
底板 |
14 |
电机 |
|
|
性 能 参 数 表
|
型号 |
流量
（M3/h） |
扬程
(m) |
转速
(rpm) |
电机功率
(kw) |
效率η(%) |
允许吸上高度
(m) |
叶轮直径
(mm) |
重量(
kg) |
|
CWB20-20 |
0.72 |
20 |
2900 |
0.75 |
22 |
6 |
65 |
26 |
|
CWB20-40 |
0.72 |
40 |
2900 |
1.1 |
18 |
6 |
90 |
32 |
|
CWB20-65 |
0.72 |
65 |
2900 |
2.2 |
15 |
6 |
105 |
36 |
|
CWB25-25 |
1.44 |
25 |
2900 |
1.1 |
26 |
5 |
75 |
28 |
|
CWB25-40 |
1.44 |
40 |
2900 |
1.5 |
24 |
5 |
90 |
40 |
|
CWB25-75 |
1.44 |
75 |
2900 |
4 |
20 |
5 |
110 |
55 |
|
CWB32-30 |
2.88 |
30 |
2900 |
2.2 |
28 |
5 |
90 |
38 |
|
CWB32-50 |
2.88 |
50 |
2900 |
3 |
26 |
5 |
100 |
52 |
|
CWB32-75 |
2.88 |
75 |
2900 |
7.5 |
22 |
5 |
120 |
76 |
|
CWB32-120 |
2.88 |
120 |
2900 |
11 |
18 |
4.5 |
140 |
95 |
|
CWB40-40 |
5.4 |
40 |
2900 |
4 |
30 |
4 |
100 |
70 |
|
CWB40-90 |
5.4 |
90 |
2900 |
7.5 |
26 |
3.5 |
130 |
105 |
|
CWB50-45 |
9 |
45 |
2900 |
5.5 |
30 |
4 |
110 |
92 |
|
CWB65-50 |
14.4 |
50 |
2900 |
11 |
35 |
3.5 |
120 |
158 | |
