W系列水力喷射器

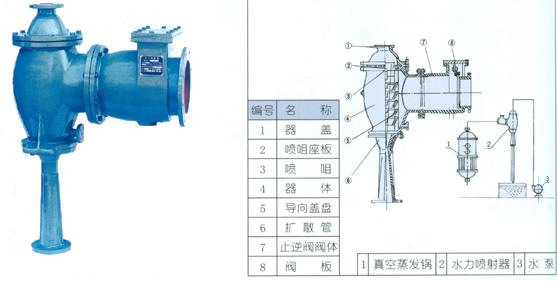

结构图
 概 述
水力喷射器是一种具有抽真空、冷凝、排水等三种有效能的机械装置。它是利
用一定压力的水流通过对称均布成一定倾斜度的喷咀喷出，聚合在一个焦点上。由
于喷射水流速度很高，于是周围形成负压使器室内产生真空、另外由于二次蒸气与
喷射水流直接接触，进行热交换，绝大部分的蒸汽冷凝成水，小量未被冷凝的蒸汽
与不凝结的气体亦由于与高速喷射的水流互相摩擦，混合与挤压，通过扩压管被排
除，使器室内形成更高的真空。水力喷射器应用极为广泛，主要用于真空与蒸发系
统，进行真空抽水、真空蒸发、真空过滤、真空结晶、干燥、脱臭等工艺，是制
糖、制药、化工、食品、制盐、味精、牛奶、发酵以及一些轻工、国防部门广泛需
求的设备。但目前生产水力喷射器具的制造厂较小，品种亦不齐全，为此，我单位
近年来不断改进设计。采用多喷咀汽环（导向盘）等结构，以及用多级泵进水，低
位安装，只需安装高度4.5米,完善与提高了其工作性能,具有一定的先进性、是真空
冷凝设备的一种革新。
性能参数表
|
型 号 |
蒸 发
L/h
立升/小时 |
真 空 度
Mpa
毫米汞柱 |
扬 程
（m） |
流 量
（m3/h） |
|
W-100L |
100 |
0.097(680-720) |
45 |
18 |
|
W-200L |
200 |
0.097(680-720) |
45 |
18 |
|
W-300L |
300 |
0.097(680-720) |
45 |
18 |
|
W-400L |
400 |
0.097(680-720) |
45 |
18 |
|
W-500L |
500 |
0.097(680-720) |
45 |
32 |
|
W-600L |
600 |
0.097(680-720) |
45 |
32 |
|
W-700L |
700 |
0.097(680-720) |
45 |
32 |
|
W-800L |
800 |
0.097(680-720) |
50 |
32 |
|
W-900L |
900 |
0.097(680-720) |
50 |
32 |
|
W-1000L |
1000 |
0.097(680-720) |
50 |
32 |
|
W-1200L |
1200 |
0.097(680-650) |
50 |
32 |
|
W-1500L |
1500 |
0.097(680-650) |
50 |
108 |
|
W-1800L |
1800 |
0.097(680-650) |
50 |
108 |
|
W-2000L |
2000 |
0.097(680-650) |
50 |
108 |
|
W-3000L |
3000 |
0.097(680-650) |
50 |
108 |
|
备注：以上各种型号，安装高度＞4.5m，器体水压试验0.6MPa无泄漏。 | |
