DMB电动隔膜泵
◆概述
新研制开发的新型电动隔膜泵,采用XLD系列摆线针轮减速机传动动力,替代传统
的涡轮涡杆减速机.同理由于近年来隔膜材质取得了突破性的进展,使该系列泵可更
广泛地取代部分离心泵、螺杆泵、潜水泵、泥浆泵和杂质泵，应用于石油、化工、
冶金、陶瓷等行业。
◆特 点
1、结构紧凑、体积小、重量轻、装拆方便；
2、传动效率高；
3、运转平稳、噪音低；
4、使用寿命长；
5、可无泄漏输送介质；
6、可承受空载运行；
7、不需灌引水，能自吸；
8、通过性能好，大颗粒杂质、泥浆等均可毫不费力地通过；
9、根据不同介质，隔膜分为氯丁橡胶、氟橡胶、丁腈橡胶、四氟乙烯，完全可
以满足不同用户的需要。过流部件也可根据用户要求，分为铸铁、不锈钢、铝合
金，电机分为普通型和防爆型。
◆性能参数表
|
型号 |
流量
（m3/h) |
扬程
(m) |
吸程
(m) |
配备功率
(KW) |
泵体材料 |
配备减速机
型号 |
|
铸铁 |
铝合金 |
不锈钢 |
衬胶 |
|
DBY-10 |
0.75 |
30 |
3 |
0.55 |
☆ |
☆ |
☆ |
/ |
XLD3-35 |
|
DBY-15 |
1.5 |
30 |
3 |
0.55 |
☆ |
☆ |
☆ |
/ |
XLD3-35 |
|
DBY-20 |
2.5 |
30 |
3 |
1.5 |
☆ |
☆ |
☆ |
/ |
XLD3-35 |
|
DBY-25 |
3.5 |
30 |
4 |
1.5 |
☆ |
☆ |
☆ |
☆ |
XLD3-35 |
|
DBY-32 |
4 |
30 |
4 |
1.5 |
☆ |
☆ |
☆ |
☆ |
XLD3-35 |
|
DBY-40 |
4.5 |
30 |
4 |
1.5 |
☆ |
☆ |
☆ |
☆ |
XLD3-35 |
|
DBY-50 |
6.5 |
30 |
4.5 |
2.2 |
☆ |
☆ |
☆ |
☆ |
XLD3-35 |
|
DBY-65 |
8 |
30 |
4.5 |
2.2 |
☆ |
☆ |
☆ |
☆ |
XLD3-35 |
|
DBY-80 |
16 |
30 |
5 |
4 |
☆ |
☆ |
☆ |
/ |
XLD5-35 |
|
DBY-100 |
20 |
30 |
5 |
4 |
☆ |
☆ |
☆ |
/ |
XLD5-35 |

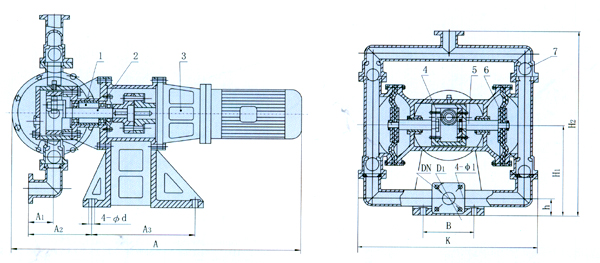

◆外形及安装公尺寸
|
型号 |
A |
A1 |
A2 |
A3 |
B |
K |
DN |
D1 |
Φ1 |
Φd |
h |
H1 |
H2 |
|
DBY-10 |
550 |
100 |
90 |
290 |
190 |
250 |
10 |
50 |
12.5 |
14 |
50 |
155 |
290 |
|
DBY-15 |
550 |
100 |
90 |
290 |
190 |
250 |
15 |
55 |
12.5 |
14 |
50 |
155 |
290 |
|
DBY-20 |
697 |
45 |
120 |
340 |
150 |
317 |
20 |
65 |
12.5 |
14 |
35 |
130 |
262 |
|
DBY-25 |
862 |
75 |
192 |
305 |
150 |
550 |
25 |
75 |
14 |
17.5 |
55 |
285 |
590 |
|
DBY-32 |
862 |
75 |
192 |
305 |
150 |
550 |
32 |
90 |
14 |
17.5 |
55 |
285 |
590 |
|
DBY-40 |
862 |
75 |
192 |
305 |
150 |
550 |
40 |
100 |
14 |
17.5 |
55 |
285 |
590 |
|
DBY-50 |
700 |
145 |
50 |
230 |
340 |
550 |
50 |
110 |
14 |
17.5 |
65 |
390 |
787 |
|
DBY-65 |
700 |
145 |
50 |
230 |
340 |
550 |
65 |
130 |
14 |
17.5 |
65 |
390 |
787 |
|
DBY-80 |
1270 |
160 |
412 |
565 |
460 |
884 |
80 |
150 |
17.5 |
22 |
100 |
468 |
1080 |
|
DBY-100 |
1270 |
160 |
412 |
565 |
460 |
884 |
100 |
170 |
17.5 |
22 |
100 |
468 |
1080 | |
